零拷贝(性能优化)
零拷贝并不是不进行拷贝, 而是指0次CPU拷贝（从内核空间缓冲区->用户空间缓冲区）。而CPU拷贝是比DMA拷贝耗费的时间长得多, 所以减少CPU拷贝是提升性能的关键。
mmap内存映射方式适用于小数据, 而sendFile()方式适用于大文件的传输
graph TD
A[应用程序] -->|1. 数据写入| B(内核缓冲区)
B -->|2. 内核复制| C(网络适配器缓冲区)
C -->|3. 发送到网络| D[目的地]
A -->|零拷贝| E(网络适配器缓冲区)
E -->|零拷贝| D
sequenceDiagram
participant A as 应用程序
participant B as 内核缓冲区
participant C as 网络适配器缓冲区
participant D as 目的地
A->>B: 写入数据
B->>C: 复制数据
C->>D: 发送数据
A->>C: 零拷贝发送数据
C->>D: 发送数据mmap(内存映射)

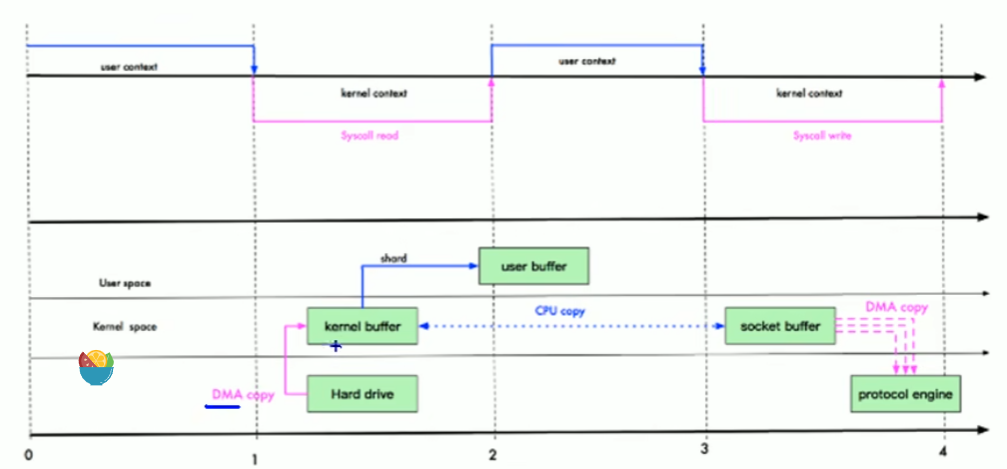

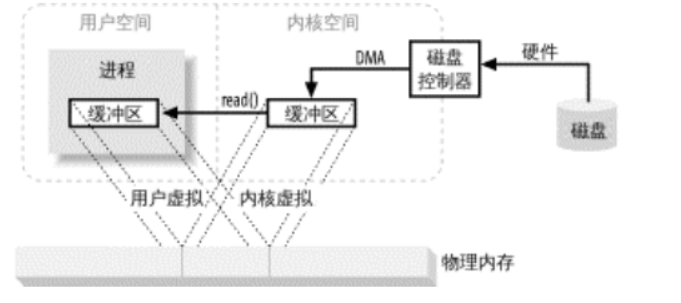

mmap是指让用户区和内核区的虚拟内存映射到同一片物理内存上.
mmap其实并不是零拷贝, 因为只是减少了从内核缓冲区到用户缓冲区的一次CPU拷贝, 但是仍然存在从内核缓冲区到Socket Buffer的一次CPU拷贝.

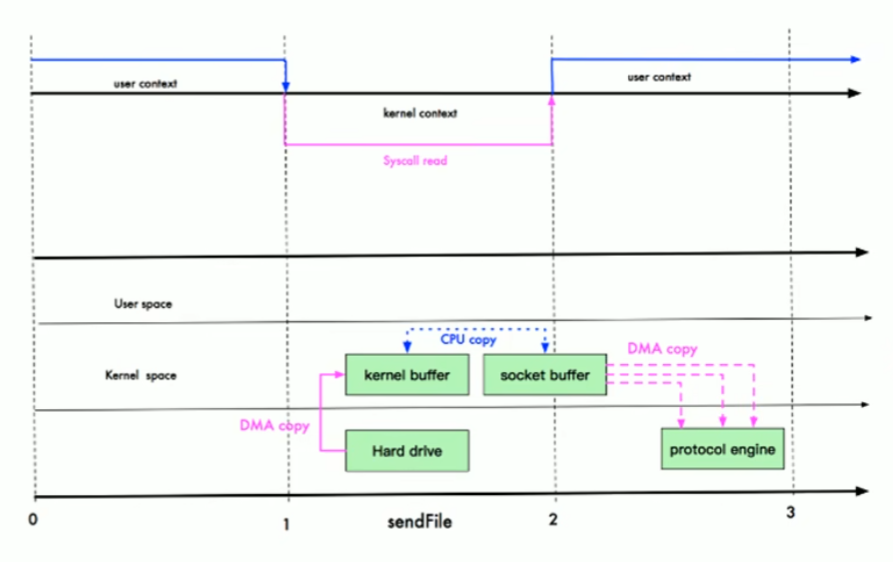

sendFile(传递文件描述符)
在Linux2.1版本中, 数据不经过用户态, 直接从内核缓冲区进入Socket Buffer. 由于不经过用户态, 因此相较于mmap方式额外减少了一次上下文切换. 但是sendFile()函数仍然存在一次从内核缓冲区到Socket Buffer的CPU拷贝. 所以也不是真正意义上的零拷贝.

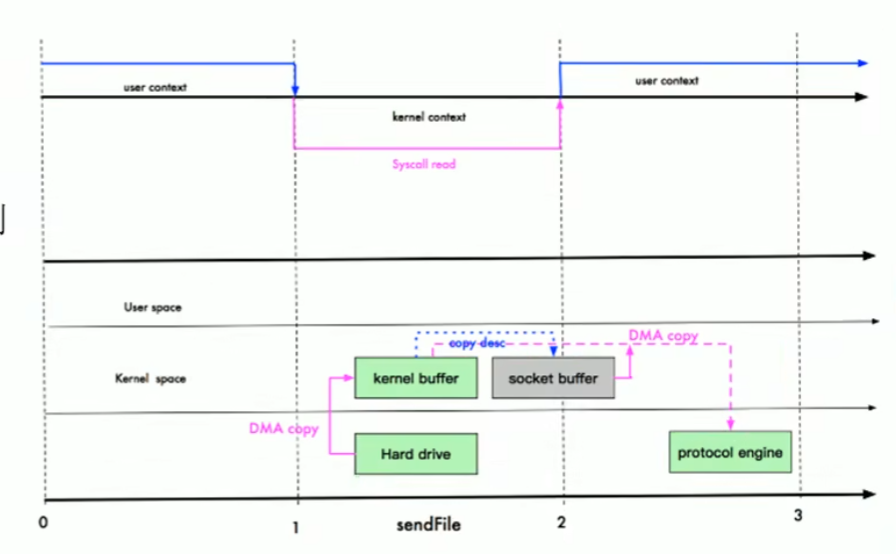

但是在Linux2.4版本中, 进一步优化, 直接从内核缓冲区到网卡协议栈(protocol engine), 而从内核缓冲区到Socket Buffer的CPU拷贝并不是拷贝全部信息, 而是一种元数据的CPU拷贝(下图中的灰色部分), 而元数据拷贝的消耗可以忽略不计. 因此在Linux2.3版本中的sendFile()函数可以认为是真正意义上的零拷贝.
这种元数据拷贝是通过将文件描述符传送给Socket缓冲区.
零拷贝在项目中的应用
transferTo()
Netty
Netty快速入门
为什么使用Netty?
- NIO的类库和API繁杂, 使用麻烦, 需要熟练掌握Selector, ServerSocketChannel, SocketChannel, ByteBuffer等
- 需要非常熟悉多线程编程和网络编程才能编写出高质量的NIO程序
- 开发工作量和难度都非常大, 例如客户端面临以下问题:
- 断线重连
- 重复接入
- 消息编码和解码
- 安全认证
- 网络闪断
- 半包读写(什么是半包读写?)
- 失败缓存
- 网络拥塞
- 异常流的处理
- NIO中Epoll的bug, 会导致Selector的空轮询, 最终导致CPU占用100%
- NIO是IO多路复用模式, 一个I/O线程处理多个Channel, 程序的调试和跟踪非常麻烦, 往往只能靠一些日志来辅助分析, 定位问题的难度很大
Netty是什么
Netty是最流行的NIO通信框架, 在许多主流的RPC框架(例如Dubbo)中都是用Netty作为其通信组件.
Netty优点:
- API使用简单, 开发门槛低
- 功能强大, 预置了多种编码解码功能, 支持多种主流协议
- 定制能力强, 可以通过ChannelHandler对框架进行灵活扩展
- 性能高, 和其它主流NIO框架对比, 综合性能最优
- 成熟稳定, 修复了所有已发现的JDK NIO的bug
- 在多个领域的应用得到了考验(Elasticsearch, Dubbo)
Netty基础应用
引入pom依赖
<dependency> <groupId>io.netty</groupId> <artifactId>netty-all</artifactId> <version>4.1.87.Final</version> <scope>compile</scope> </dependency>
Server端
package org.example.netty; import io.netty.bootstrap.ServerBootstrap; import io.netty.buffer.ByteBuf; import io.netty.buffer.Unpooled; import io.netty.channel.*; import io.netty.channel.nio.NioEventLoopGroup; import io.netty.channel.socket.SocketChannel; import io.netty.channel.socket.nio.NioServerSocketChannel; import java.nio.charset.Charset; import java.util.Date;
public class Server {
public void bind(int port) {
//配置服务端的NIO线程组
//NioEventLoopGroup是个线程组, 包含一组NIO线程, 专门用于处理网络事件, 实际上就是Reactor线程组
//bossGroup用于接收客户端的连接
//workerGroup用于进行SocketChannel的网络读写
EventLoopGroup bossGroup = new NioEventLoopGroup();
EventLoopGroup workerGroup = new NioEventLoopGroup();
//ServerBootstrap对象, 用于启动NIO服务端的辅助启动类, 下面是对其进行配置, 目的是降低服务端的开发复杂度
//group(): 将两个NIO线程组当作形参传递到serverBootstrap中
//channel(): 设置创建的Channel为NioServerSocketChannel类型, 对应ServerSocketChannel
//option(): 配置TCP参数
//childHandler(): 绑定I/O事件的处理类(使用匿名类), 处理类主要用于处理网络I/O事件, 例如记录日志, 对消息进行编码和解码等
ServerBootstrap serverBootstrap = new ServerBootstrap();
serverBootstrap.group(bossGroup, workerGroup)
.channel(NioServerSocketChannel.class)
.option(ChannelOption.SO_BACKLOG, 1024)
.childHandler(new ChannelInitializer<SocketChannel>() {
@Override
protected void initChannel(SocketChannel socketChannel) {
socketChannel.pipeline().addLast(new ServerHandler());
}
});
ChannelFuture channelFuture = null;
try {
//绑定服务端的监听端口, 调用同步阻塞方法sync()等待绑定操作完成
//ChannelFuture对象的功能类似于JDK并发包中的Future, 主要用于异步操作的通知回调
channelFuture = serverBootstrap.bind(port).sync();
//阻塞, 等待服务端监听端口关闭之后, main()函数才退出
channelFuture.channel().closeFuture().sync();
} catch (InterruptedException e) {
throw new RuntimeException(e);
} finally {
//优雅地关闭资源
bossGroup.shutdownGracefully();
workerGroup.shutdownGracefully();
}
}
public static void main(String[] args) {
int port = 8888;
new Server().bind(port);
}
}
class ServerHandler extends ChannelInboundHandlerAdapter {
@Override
public void channelRead(ChannelHandlerContext ctx, Object msg) throws Exception {
ByteBuf byteBuf = (ByteBuf) msg;
// 获取缓冲区中可读的字节数
int counts = byteBuf.readableBytes();
// 创建相应大小的字节数组, 一次读取完成
byte[] request = new byte[counts];
byteBuf.readBytes(request);
String s = new String(request, Charset.defaultCharset());
System.out.println("The time server receive order : " + s);
String currentTime = "QUERY TIME ORDER".equalsIgnoreCase(s) ? new Date(System.currentTimeMillis()).toString() : "BAD ORDER";
ByteBuf response = Unpooled.copiedBuffer(currentTime.getBytes());
//将响应消息通过write()方法异步发送给Client客户端
ctx.write(response);
}
@Override
public void channelReadComplete(ChannelHandlerContext ctx) throws Exception {
//flush()方法的作用: 将消息发送队列中的消息写入到SocketChannel中发送给对方
// 从性能角度考虑, 为了防止频繁地唤醒Selector进行消息发送,
// write()方法并不直接将消息写入到SocketChannel, 而是将消息发送到发送缓冲区,
// 再通过调用flush()方法, 将发送缓冲区中的响应消息全部写入到SocketChannel中
ctx.flush();
}
@Override
public void exceptionCaught(ChannelHandlerContext ctx, Throwable cause) throws Exception {
//当发生异常时, 关闭ChannelHandlerContext, 释放相关的句柄资源
ctx.close();
}
}
```Client端
import io.netty.bootstrap.Bootstrap; import io.netty.buffer.ByteBuf; import io.netty.buffer.Unpooled; import io.netty.channel.*; import io.netty.channel.nio.NioEventLoopGroup; import io.netty.channel.socket.SocketChannel; import io.netty.channel.socket.nio.NioSocketChannel; import java.nio.charset.Charset; import java.util.logging.Logger; public class Client { public static void main(String[] args) { int port = 8888; new Client().connect("127.0.0.1", port); } public void connect(String host, int port) { EventLoopGroup group = new NioEventLoopGroup(); //客户端的辅助启动类Bootstrap Bootstrap bootstrap = new Bootstrap(); bootstrap.group(group) .channel(NioSocketChannel.class) .option(ChannelOption.TCP_NODELAY, true) .handler(new ChannelInitializer<SocketChannel>() { /** * 当创建NioSocketChannel成功之后, 在进行初始化时, * 将其ChannelHandler设置到ChannelPipeline中, 用于处理网络I/O事件 * @param socketChannel the {@link Channel} which was registered. */ @Override protected void initChannel(SocketChannel socketChannel) { socketChannel.pipeline().addLast(new ClientHandler()); } }); try { ChannelFuture channelFuture = bootstrap.connect(host, port).sync(); channelFuture.channel().closeFuture().sync(); } catch (InterruptedException e) { throw new RuntimeException(e); } finally { group.shutdownGracefully(); } } }
class ClientHandler extends ChannelInboundHandlerAdapter {
private static final Logger LOGGER = Logger.getLogger(ClientHandler.class.getName());
private final ByteBuf firstMessage;
public ClientHandler() {
//将字符串写入到ByteBuf对象中:
// 1. getBytes(): String->byte[]
// 2. writeBytes(): byte[]->ByteBuf
byte[] request = "QUERY TIME ORDER".getBytes();
firstMessage = Unpooled.buffer(request.length);
firstMessage.writeBytes(request);
}
/**
* 当客户端和服务端TCP链路建立成功之后, Netty的NIO线程会调用channelActive()方法,
* 发送查询时间的指令给客户端, 调用ChannelHandlerContext对象的writeAndFlush()方法将请求消息发送给服务端
*
* @param ctx
* @throws Exception
*/
@Override
public void channelActive(ChannelHandlerContext ctx) throws Exception {
ctx.writeAndFlush(firstMessage);
}
/**
* 当服务端返回应答消息时, channelRead()方法被调用
*
* @param ctx
* @param msg
* @throws Exception
*/
@Override
public void channelRead(ChannelHandlerContext ctx, Object msg) throws Exception {
ByteBuf byteBuf = (ByteBuf) msg;
byte[] request = new byte[byteBuf.readableBytes()];
byteBuf.readBytes(request);
String s = new String(request, Charset.defaultCharset());
System.out.println("Now is : " + s);
}
/**
* 发生异常时, 打印日志, 释放客户端资源
*
* @param ctx
* @param cause
* @throws Exception
*/
@Override
public void exceptionCaught(ChannelHandlerContext ctx, Throwable cause) throws Exception {
LOGGER.warning("Unexpected exception from downstream" + cause.getMessage());
ctx.close();
}
}
```源码解析

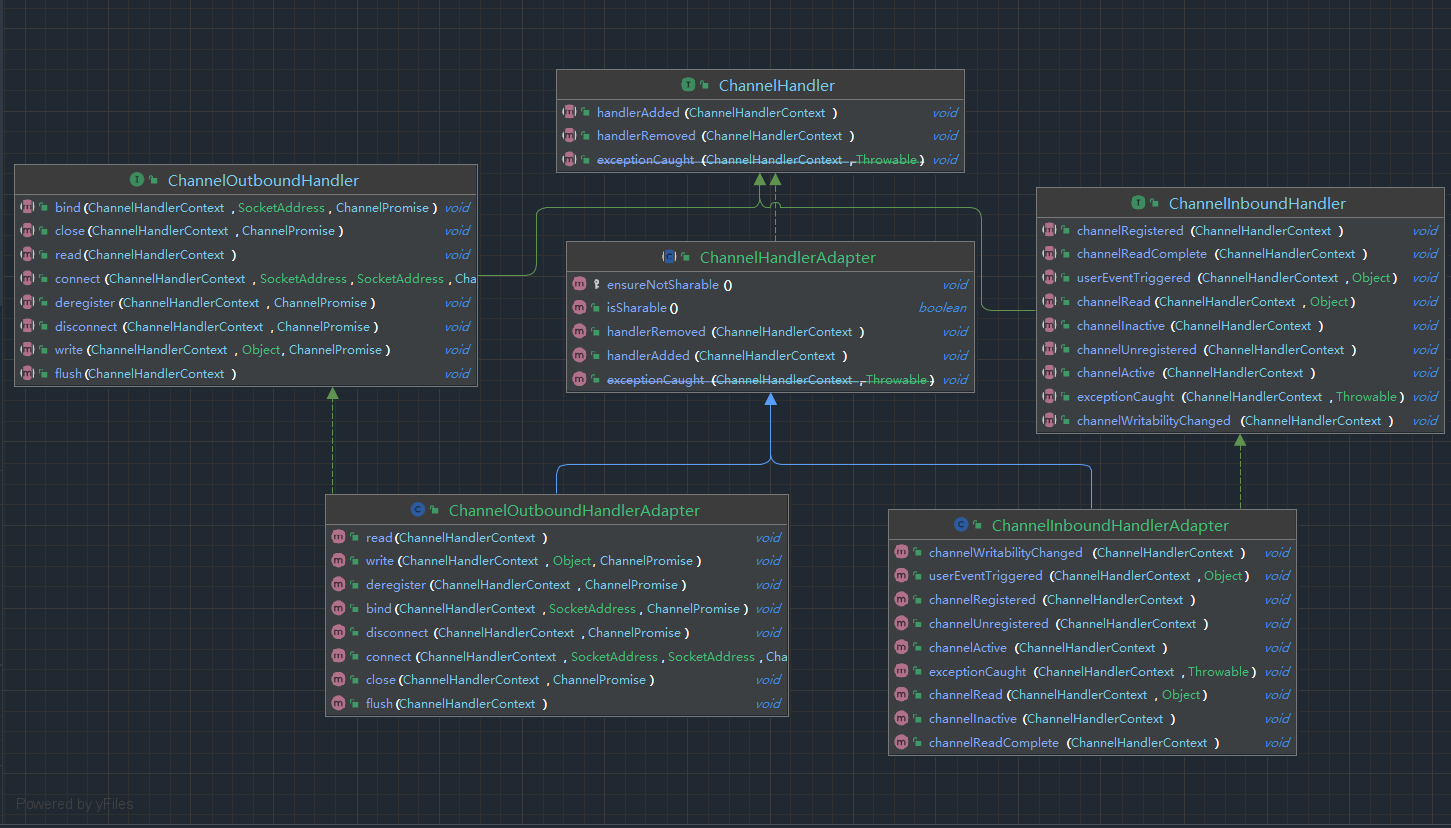

ChannelHandler接口
ChannelInboundHandler: 包含处理入站事件的方法
ChannelInboundHandlerAdapter: ChannelInboundHandler的默认实现类
- channelRead(): 每个传入的消息都要调用
- channelReadComplete():
Netty的组件和设计
ByteBuf
Java NIO中提供了ByteBuffer, 其完全可以满足NIO编程的需要, 但是也有一些缺点:
- ByteBuffer长度固定, 容量不能动态扩展和收缩
- ByteBuffer只有一个标识位置的指针position, 读写的时候需要通过flip()和rewind()进行切换
- ByteBuffer的API功能有限, 一些常用的实用的高级特性需要额外编程实现
为了弥补上面的这些不足, Netty提供了自己的ByteBuffer实现(ByteBuf)
import io.netty.buffer.ByteBuf;
import io.netty.buffer.Unpooled;
import io.netty.channel.Channel;
import io.netty.channel.ChannelFuture;
import io.netty.channel.ChannelFutureListener;
import io.netty.channel.kqueue.KQueueDatagramChannel;
import java.net.InetSocketAddress;
import java.nio.charset.Charset;
public class FutureMain {
public static void main(String[] args) {
Channel channel = new KQueueDatagramChannel();
//异步执行, 即运行该代码时不会等待执行完成, 因此channelFuture是操作成功的结果, 也可能是操作失败的结果
ChannelFuture channelFuture = channel.connect(new InetSocketAddress(8888));
//如果在添加监听器之前操作结果就已知了, 那么会立即调用该部分的处理逻辑
channelFuture.addListener((ChannelFutureListener) future -> {
if (future.isSuccess()) {
//操作执行成功的处理逻辑
ByteBuf byteBuf = Unpooled.copiedBuffer("Hello World", Charset.defaultCharset());
future.channel().writeAndFlush(byteBuf);
} else {
//操作执行失败的处理逻辑
Throwable cause = future.cause();
System.out.println("cause = " + cause);
}
});
}
}Channel, EventLoop和ChannelFuture
Channel: Socket
EventLoop: 控制流, 多线程, 并发
ChannelFuture: 异步通知

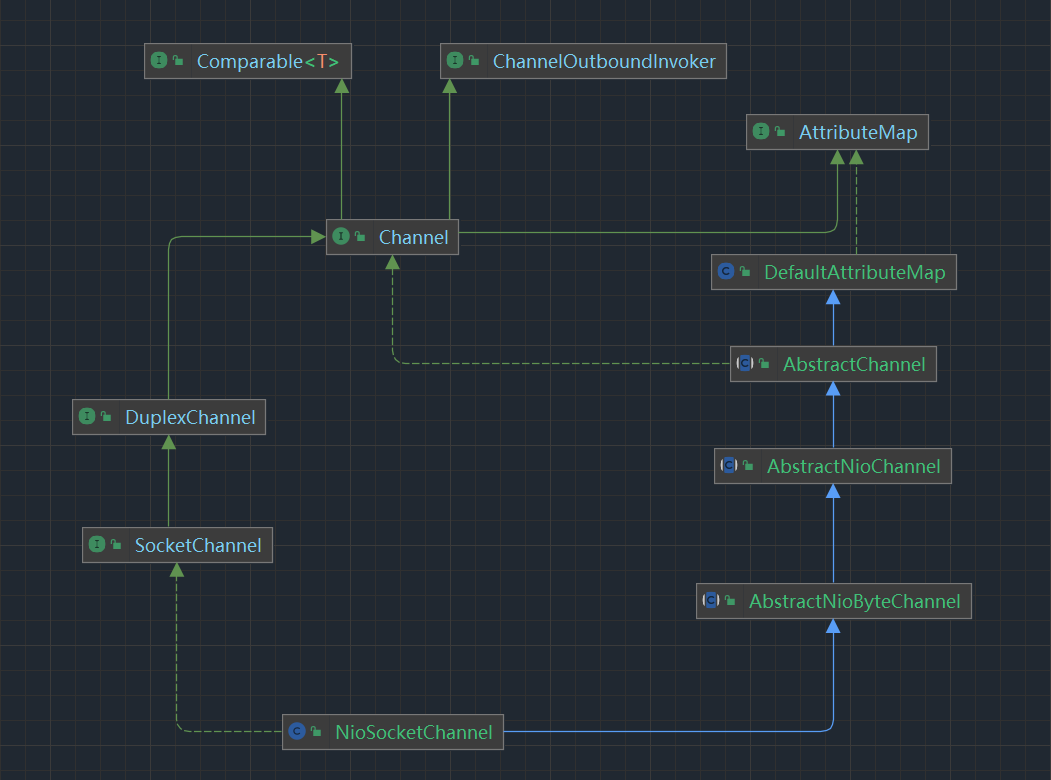

Channel接口
每个 Channel 都将会被分配一个 ChannelPipeline 和 ChannelConfig. ChannelConfig包含了该Channel的所有配置设置, 并且支持热更新.

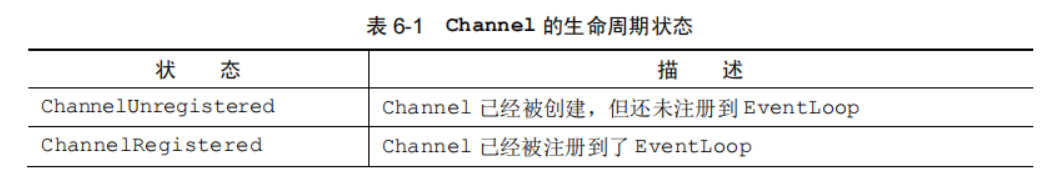

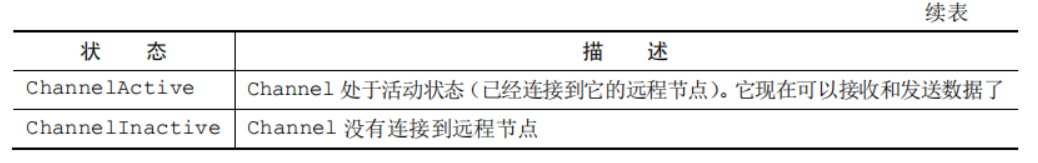

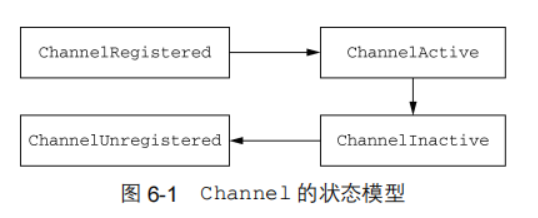

Channel 的正常生命周期如图 6-1 所示. 当这些状态发生改变时, 将会生成对应的事件. 这些事件将会被转发给 ChannelPipeline 中的 ChannelHandler, 其可以随后对它们做出响应

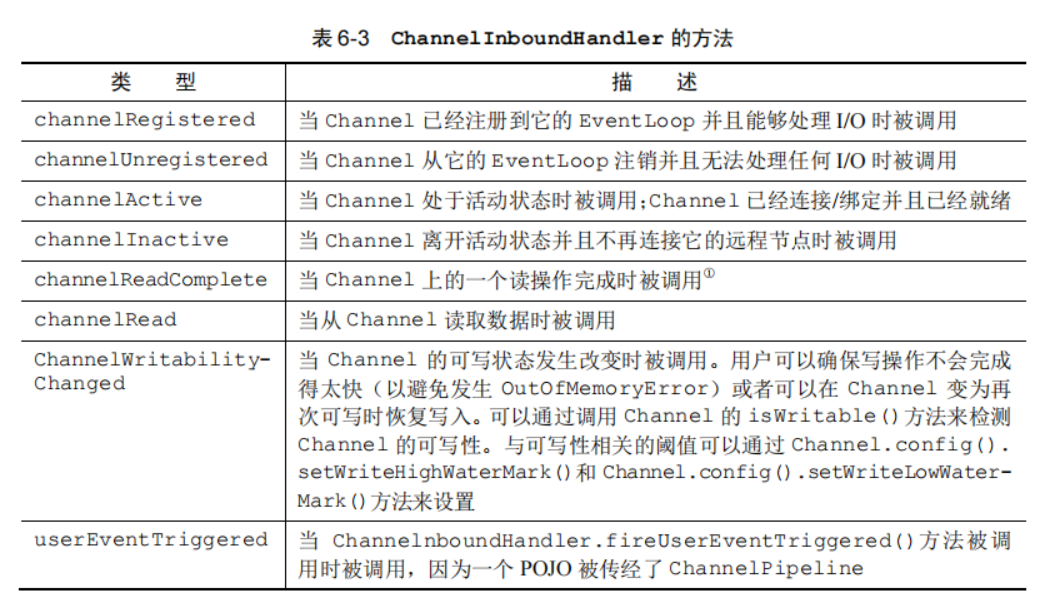

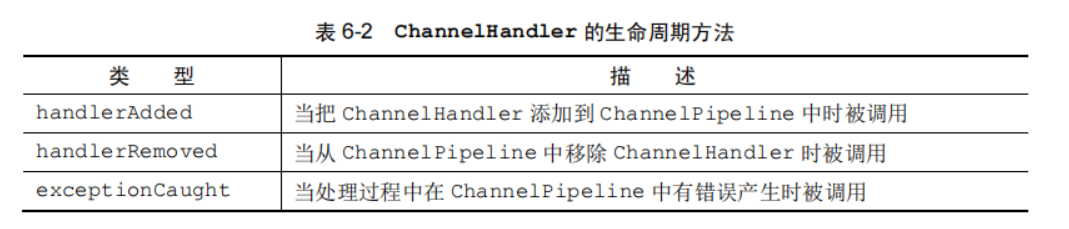

ChannelHandler中的方法和Channel的生命周期密切相关.

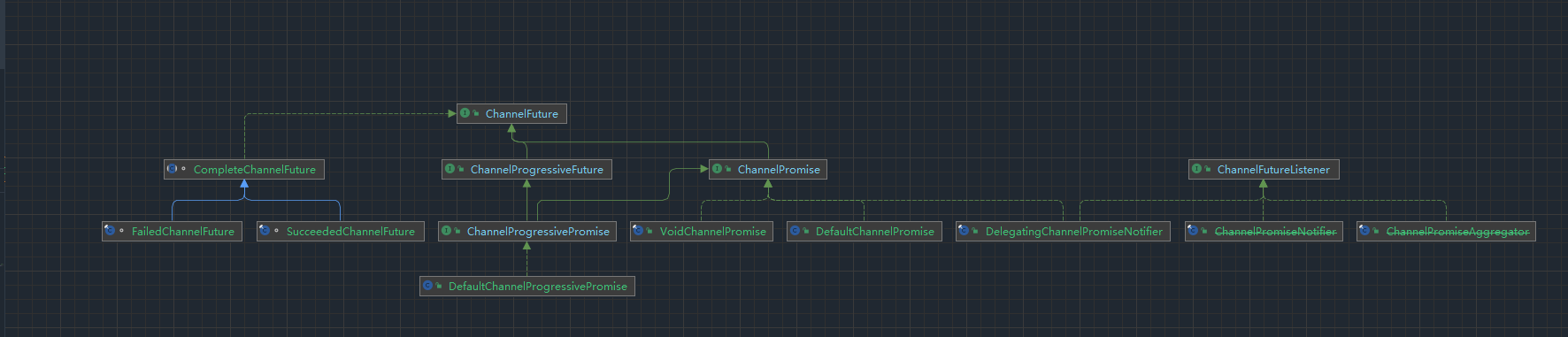

channelFuture接口
TCP粘包/拆包问题的解决方案
对于TCP编程, 无论是客户端还是服务端, 当读取或者发送数据的时候, 都需要考虑TCP底层的粘包/拆包机制.

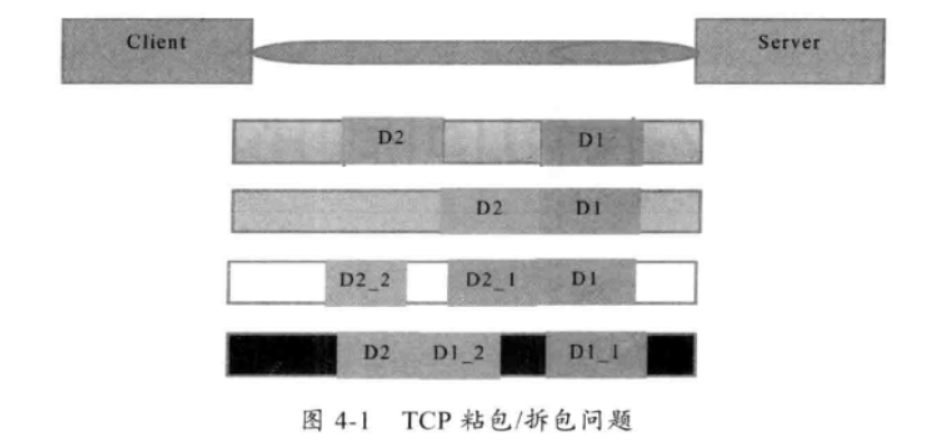

TCP粘包/拆包
TCP是一个“流”协议, TCP底层并不了解上层业务数据的具体含义, 底层会根据TCP缓冲区的实际情况进行包的划分. 所以在业务上认为, 一个完整的包可能会被TCP拆分成多个包进行发送, 也有可能把多个小的包封装成一个大的数据包发送, 这就是所谓的TCP粘包和拆包问题.
假设Client客户端发送两个数据包D1和D2, 由于Server端一次读取的字节数是不确定的, 所以有以下可能情况:
- 第1次读取D1, 第2次读取D2
- 第1次读取D1和D2(粘包)
- 第1次读取D1和D2的一部分, 第2次读取D2的剩余部分(拆包)
- 第1次读取D1的一部分, 第2次读取D1的剩余部分和D2(拆包)
- 由于D1和D2远大于TCP接收的滑动窗口, 所以D1和D2都需要进行多次拆包
由于TCP粘包/拆包导致功能异常的案例展示
class ServerHandler extends ChannelInboundHandlerAdapter {
private int counter = 0;
@Override
public void channelRead(ChannelHandlerContext ctx, Object msg) throws Exception {
ByteBuf byteBuf = (ByteBuf) msg;
// 获取缓冲区中可读的字节数
int counts = byteBuf.readableBytes();
// 创建相应大小的字节数组, 一次读取完成
byte[] request = new byte[counts];
byteBuf.readBytes(request);
String s = new String(request, Charset.defaultCharset())
.substring(0, request.length - System.getProperty("line.separator").length());
System.out.println("The time server receive order : " + s + "\n the counter is : " + ++counter);
String currentTime = "QUERY TIME ORDER".equalsIgnoreCase(s) ? new Date(System.currentTimeMillis()).toString() : "BAD ORDER";
currentTime = currentTime + System.getProperty("line.separator");
ByteBuf response = Unpooled.copiedBuffer(currentTime.getBytes());
//将响应消息通过write()方法异步发送给Client客户端
ctx.write(response);
}
@Override
public void channelReadComplete(ChannelHandlerContext ctx) throws Exception {
//flush()方法的作用: 将消息发送队列中的消息写入到SocketChannel中发送给对方
// 从性能角度考虑, 为了防止频繁地唤醒Selector进行消息发送,
// write()方法并不直接将消息写入到SocketChannel, 而是将消息发送到发送缓冲区,
// 再通过调用flush()方法, 将发送缓冲区中的响应消息全部写入到SocketChannel中
ctx.flush();
}
@Override
public void exceptionCaught(ChannelHandlerContext ctx, Throwable cause) throws Exception {
//当发生异常时, 关闭ChannelHandlerContext, 释放相关的句柄资源
ctx.close();
}
}自定义协议
协议要素
- 魔数: 用来第一时间判断是否为无效包
- 版本号: 支持协议的升级
- 序列化算法: 消息正文采用哪种序列化和反序列化方法
- 指令类型: 登录, 注册, 私聊, 群聊等
- 请求序号: 为了双工通信, 提供异步能力
- 正文长度
- 消息正文
- xml格式(早期)
- json格式
编解码器
解码器
解码器用于处理入站数据, 本质上也是一个ChannelInboundHandler, 用于将数据从一种格式转换为另一种格式
将字节解码为消息
ByteToMessageDecoder和ReplayingDecoder
将一种消息类型解码为另一种消息类型
MessageToMessageDecoder
